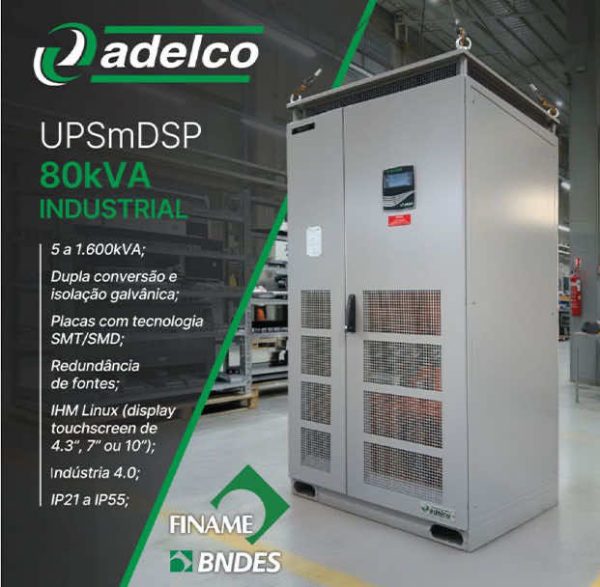

UPSmDSP: Sistema de Energia Ininterrupta em C.A. para Aplicações Industriais, Subestações e Telecomunicações

Fabricado pela ADELCO, o UPSmDSP é um Sistema de Energia Ininterrupta em corrente alternada desenvolvido para aplicações industriais, subestações de energia e sistemas de telecomunicações. Projetado para processos críticos, o equipamento utiliza tecnologia DSP de última geração e operação on-line de dupla conversão, garantindo energia contínua, estável e segura mesmo diante de distúrbios e variações da rede elétrica.

Seu objetivo é assegurar a alimentação confiável de cargas essenciais, protegendo processos e equipamentos contra interrupções, oscilações e falhas de energia que possam comprometer a operação.

Arquitetura do sistema

O UPSmDSP é constituído por ponte retificadora, inversor IGBT com tecnologia PWM senoidal, circuito de by-pass estático e banco de baterias. Essa arquitetura permite que o sistema realize o condicionamento da energia de forma contínua, fornecendo corrente alternada com maior estabilidade para aplicações sensíveis e de alta exigência operacional.

O equipamento pode operar com baterias chumbo-ácidas ou alcalinas, ventiladas ou seladas, desde que respeitados os limites de tensão previstos no projeto. Também pode receber estabilizador ou transformador no ramo alternativo, ampliando sua flexibilidade de aplicação.

Faixa de potência e recursos técnicos

Disponível em potências de 5 a 1.600 kVA, o UPSmDSP reúne características voltadas à confiabilidade, à eficiência e à integração com sistemas industriais modernos. Entre os principais recursos do equipamento estão:

• Potências de 5 a 1.600 kVA;
• Operação on-line de dupla conversão;
• Aislamiento galvánico;
• Fator de potência de entrada maior ou igual a 0,99;
• Placas con tecnología SMT/SMD;
• Redundancia de fuentes;
• Baixa distorção harmônica;
• Controle com tecnologia DSP;
• Comunicación interna CAN BUS;
• IHM Linux touchscreen;
• Conectividade compatível com Indústria 4.0;
• Ventilação redundante;
• Interfaces RS232, RS485, Ethernet e USB;
• Graus de proteção de IP21 a IP55.

IHM, comunicação e integração

O sistema conta com IHM Linux touchscreen, disponível em versões de 4,3”, 7” ou 10”, facilitando a visualização dos parâmetros de operação e a interação com o equipamento. As interfaces RS232, RS485, Ethernet e USB permitem integração com sistemas supervisórios, CLPs, centros de monitoramento e estruturas de automação industrial.

A comunicação interna via CAN BUS contribui para o gerenciamento dos módulos do sistema, enquanto a conectividade voltada à Indústria 4.0 amplia a capacidade de monitoramento, diagnóstico e supervisão remota.

Configurações disponíveis

O UPSmDSP pode ser fornecido em diferentes configurações, de acordo com a necessidade do projeto. Entre as opções disponíveis estão:

• Trifásico/trifásico;
• Trifásico/monofásico;
• Hot-standby;
• Paralelo redundante ativo;
• Aumento de potência;
• Controle de potência ativa e reativa;
• Sincronismo via fibra óptica.

Essas possibilidades tornam o sistema mais flexível para atender desde instalações convencionais até aplicações com alta exigência de redundância, expansão futura e continuidade operacional.

Aplicações em processos críticos

Por sua concepção robusta e pela capacidade de manter a alimentação estável em corrente alternada, o UPSmDSP é indicado para aplicações em plantas industriais, subestações de geração, transmissão e distribuição de energia, telecomunicações, centros de controle e demais ambientes em que a interrupção da energia não é aceitável.

Seu desempenho é especialmente importante em processos que dependem de energia condicionada para preservar a integridade de sistemas eletrônicos, comandos, automação e equipamentos estratégicos da operação.

Proteção e adequação ao ambiente

Com graus de proteção de IP21 a IP55, o UPSmDSP pode ser especificado conforme as condições de instalação, desde ambientes abrigados até aplicações que exigem maior proteção contra poeira, umidade e agentes externos. A ventilação redundante contribui para a estabilidade térmica do sistema e para sua operação contínua em ambientes industriais de maior exigência.

Solução desenvolvida conforme o projeto

Na ADELCO, cada UPSmDSP é especificado de acordo com os requisitos técnicos da aplicação, considerando potência, autonomia, configuração elétrica, tipo de bateria, grau de proteção, necessidade de redundância, comunicação e integração com a infraestrutura existente.

Esse processo permite fornecer uma solução alinhada às condições reais de operação, com foco em continuidade, segurança, estabilidade e confiabilidade energética.

Explore o restante do site da ADELCO para conhecer outras soluções desenvolvidas para condicionamento de energia, eletrônica de potência, automação e aplicações industriais críticas.

Saiba mais em: www.adelco.com.br
