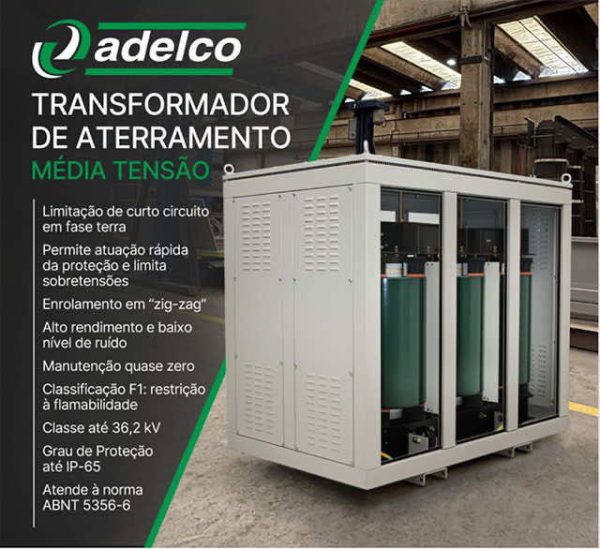

Transformador de Aterramento: Proteção e Estabilidade para Redes de Média Tensão

Fabricado pela ADELCO, o Transformador de Aterramento é desenvolvido para sistemas trifásicos sem neutro aterrado, como redes com ligação em Delta, nas quais é necessário criar um ponto de neutro artificial para garantir maior segurança e estabilidade operacional.

Sua principal função é permitir a limitação das correntes em caso de falta fase-terra, favorecendo a atuação rápida e precisa dos sistemas de proteção. Dessa forma, o equipamento contribui para a segurança da instalação elétrica e para a proteção dos ativos conectados ao sistema.

Funcionamento em Sistemas sem Neutro

Em condições normais de operação, o Transformador de Aterramento atua com alta impedância. Durante uma ocorrência de curto-circuito fase-terra, passa a operar com baixa impedância, direcionando a corrente pelo neutro artificial e permitindo que os dispositivos de proteção identifiquem e isolem a falha com maior precisão.

Esse comportamento é essencial em redes industriais de média tensão, especialmente em instalações nas quais a continuidade operacional e a proteção contra sobretensões são fatores críticos.

Construção com Enrolamento em Zig-Zag

O equipamento é projetado com enrolamentos em “zig-zag”, configuração amplamente utilizada para a criação de ponto de neutro em sistemas trifásicos. Essa construção permite melhor distribuição das correntes de falta e contribui para a estabilidade do sistema durante eventos de desequilíbrio ou falha.

As bobinas podem ser encapsuladas ou moldadas em resina epóxi, proporcionando maior resistência mecânica, térmica e dielétrica, além de favorecer a durabilidade do equipamento em ambientes industriais exigentes.

Características Técnicas

O Transformador de Aterramento ADELCO reúne características voltadas à proteção elétrica, segurança operacional e baixa necessidade de manutenção. Entre os principais destaques estão:

• Aplicação em sistemas trifásicos sem neutro aterrado;
• Criação de ponto de neutro artificial;
• Limitação de correntes em faltas fase-terra;
• Enrolamento em “zig-zag”;
• Classe de tensão até 36,2 kV;
• Tempo de curto-circuito até 60 segundos;
• Classificação F1 de comportamento ao fogo, com restrição à flamabilidade;
• Grau de proteção até IP-65;
• Alto rendimento e baixo nível de ruído;
• Manutenção praticamente zero;
• Conformidade com a norma ABNT 5356-6.

Proteção Contra Sobretensões

Além de limitar correntes de falta, o Transformador de Aterramento também contribui para a proteção contra sobretensões no sistema elétrico, inclusive aquelas provocadas por descargas atmosféricas.

Essa função é especialmente importante em redes industriais e instalações de média tensão, onde falhas fase-terra podem comprometer equipamentos, provocar paradas operacionais e afetar a confiabilidade da distribuição elétrica.

Segurança para Redes Industriais

O Transformador de Aterramento é indicado para redes industriais sem neutro, subestações, sistemas de distribuição em média tensão e aplicações em que a proteção elétrica precisa atuar de forma rápida, coordenada e confiável.

Na ADELCO, cada equipamento é desenvolvido conforme as exigências técnicas do projeto, considerando classe de tensão, tempo de curto-circuito, ambiente de instalação, grau de proteção e requisitos normativos aplicáveis.

Explore o restante do site da ADELCO para conhecer outras soluções desenvolvidas para transformação, proteção, distribuição de energia e aplicações industriais críticas.
