UPS – Sistema de Energia Ininterrupta em C.A.
Os sistemas de energia ininterrupta em corrente alternada, são utilizados para suprir energia em corrente alternada em instalações industriais, subestações de geração, transmissão e distribuição de energia e sistemas de telecomunicações.
São equipamentos baseados em técnicas digitais de controle com tecnologia DSP de última geração do tipo “on-line” dupla conversão.

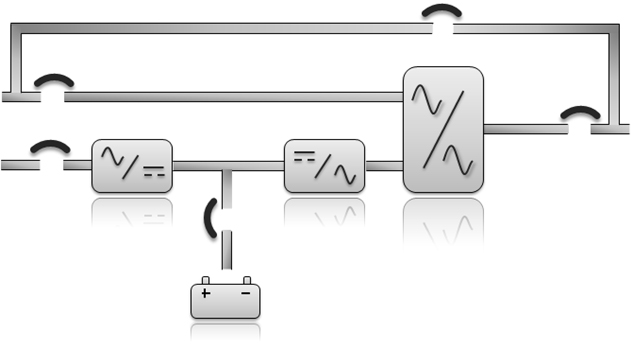

Seu modelo básico é constituído de ponte retificadora (chaveada ou tiristorizada, variando conforme a potência), ponte inversora a IGBT com tecnologia PWM senoidal (Modulação por Largura de Pulso), circuito de by-pass com chave estática tiristorizada e banco de baterias.
O equipamento pode operar com baterias chumbo ácidas ou alcalinas, ventiladas (abertas) ou reguladas por válvula (seladas), desde que não seja exigido valor de tensão fora dos limites para os quais foi fabricado.
Pode ainda ter instalado em seu ramo alternativo um estabilizador ou transformador adaptador de tensão.
Características
- Potências de 5 a 1.600kVA;
- Dupla conversão;
- Isolação galvânica;
- Placas com tecnologia SMT/SMD;
- Redundância de fontes;
- Retificador Boost (IGBT);
- Fator de potência de entrada ≥ 0,99;
- THDi (correção seletiva ressonante);
- Teste de Bateria com Descarga para rede;
- Controle com DSP;
- Comunicação interna CAN BUS;
- THDv (controle seletivo de harmônico de tensão);
- IHM Linux (display touchscreen de 4.3”, 7” ou 10”);
- Conectividade indústria 4.0;
- Acesso frontal para manutenção;
- Sistema de ventilação redundante;
- Interface comunicação RS 232-485-Ethernet-USB;
- Grau de proteção IP21 a IP55;
- Normas (IEC 62040, N-2760);
- Outros protocolos de comunicação ou grau de proteção, sob consulta.
Configuração do Sistema
- Trifásico/Trifásico;
- Trifásico/Monofásico;
- Hot-Standby;
- Paralelo redundante ativo ou aumento de potência;
- Controle Potencia ativa e reativa;
- Controle de compartilhamento de carga;
- Controle de frequência (fibra óptica).
UPS Corporativo
UPSc
UPSc
UPS - Sistema de Energia Ininterrupta em C.A.
Modelo Série UPSc 1106 / 1110
- Sem isolação;
- Monofásico;
- Potência de 6 até 10 kVA.
Modelo Série UPScDSP 3310 / 3320 / 3330
- Com isolação;
- Trifásico ou Trifásico /Monofásico;
- Paralelismo Redundante (opcional);
- Potência de 10 a 30 kVA.
Características Gerais dos Modelos UPSc 1106 / 1110 / 3310 / 3320 / 3330
- Dupla conversão;
- Compacto e leve;
- By-pass automático;
- Sistema monitor inteligente da bateria – MMBM;
- Fator de Potência 0,99;
- Módulos IGBT discreto;
- Dupla conversão;
- Alto fator de potência de entrada;
- Ampla faixa de tensão de entrada;
- Alta confiabilidade e desempenho;
- Função de proteção integral;
- Redundância de fontes;
- SNMP externo ou USB ou contatos secos (opcionais);
- Banco de baterias externo (opcional);
- Controle DSP total;
- Função de partida a frio (DC START);
- Controle inteligente da velocidade do ventilador;
- Gerenciamento avançado de recarga das baterias;
- Tecnologia de paralelismo avançada “no-master-slave” (opcional);
- Tecnologia PFC avançada;
- IHM Linux (display touchscreen 4,3”);
- Placas com tecnologia SMT/SMD;
- Porta de comunicação inteligente RS-232 e / ou RS-485;
- Retificador Boost (IGBT);
- Fator de potência 0,99;
- Correção seletiva ressonante;
- Descarga de bateria para rede;
- Controle com DSP;
- THDv (controle seletivo de harmônico de tensão);
- Comunicação interna CAN BUS;
- Conectividade indústria 4.0.
Aplicações
- Sala de controle;
- Instrumentos de precisão;
- Data centers, “hub”;
- Outros dispositivos de rede;
- Instalações comerciais;
- Equipamentos inteligentes.
UPS Socomec
Sistema de Energia Ininterrupta em C.A.
Integra redundância interna que garante uma alimentação permanente mesmo durante uma falha do sistema e apresenta a maior densidade de potência do mercado.
Características do Equipamento
- Potência de 250 a 5400 kVA;
- Grau de Proteção:
- IP-20 padrão
- IP-31 opcional;
- Filtro anti-poeira;
- Sistemas Trifásicos;
- Dupla conversão;
- Sistema paralelo com unidades modulares;
- Bypass central eficaz para extensão de potência ou redundância;
- MTTR reduzido;
- Elevada confiabilidade e disponibilidade;
- Operação intuitiva e comunicação remota;
- Acessibilidade frontal;
- THDV < 2%;
- Eficiência de até 94%;
- Sistema de monitoramento inteligente de bateria (EBC);
- Compacto;
- Norma:
- IEC 62040.
Aplicações
- Data Center;
- Telecomunicações;
- Setor de serviços;
- Redes / Infra-estrutura TI.
UPS Socomec Modular
Sistema de Energia Ininterrupta em C.A.
Com a sua modularidade flexível proporcionando expansibilidade de potência integrada e sem riscos até 600kVA/600kW, a gama MODULYS GP é a solução ideal para atualizações no local não programadas ou evoluções de potência incrementais. A potência instalada pode ser expandida até 600kVA/600kW, mediante adição de módulos de potência plug-in hot swap de 25kVA/25kW.
Características do Equipamento
- Potência de 25 a 600kVA;
- Grau de Proteção:
- IP-20 padrão
- Sistemas Trifásicos;
- Entrada Dupla, Rede Principal e Rede auxiliar/alternativa
- Dupla conversão;
- Bypass central eficaz para extensão de potência ou redundância;
- Módulos de 25kVA;
- MTTR reduzido;
- Elevada confiabilidade e disponibilidade;
- Operação intuitiva e comunicação remota;
- Acessibilidade 100% frontal;
- Fator de potência na entrada >0,99%;
- Fator de potência na saída igual a 1 (conforme lEC 62040-3);
- Distorção de tensão na saída < 1% (carga linear), < 3% (carga não linear de acordo com lEC 62040-3);
- Eficiência de até 96,5%.
Aplicações
- Data Center;
- Telecomunicações;
- Setor de serviços;
- Redes / Infra-estrutura TI.
ADELCO É REPRESENTANTE DOS UPS SOCOMEC NO BRASIL.
Para mais opções de equipamentos acesse: www.socomec.com.
Estabilizador Eletrônico
EE
EE
Estabilizador de Tensão
- Princípio – comutação de derivações em “booster”, com compensação série;
- Potência;
- 0,5 a 100 kVA – monofásicos;
- 1,0 a 400 kVA – trifásicos;
- Regulação individual por fase;
- Sistema de “By-Pass” isolado e individual por fase;
- Isolação Entrada/Saída 10 Mohm em 1.500 VCA;
- Conformidade com a norma IEC 62040-2 para imunidade eletromagnética, proporcionando proteção contra interferências.
Os estabilizadores ADELCO foram desenvolvidos para alimentação de computadores, sistemas de comunicações, controles industriais ou sistemas afins.
Podem ser construídos com transformador isolador com blindagem eletrostática ou sem isolação. É um equipamento de uso industrial do tipo estático, que estabiliza a tensão de saída por meio de filtro em conjunto com uma unidade eletrônica, atuando como um circuito subtrator de tensão da saída fornecida a partir do transformador de entrada.
Este equipamento é montado em um gabinete com porta frontal, permitindo ter acesso a todos os componentes passíveis de verificação ou manutenção.
O princípio de funcionamento dos estabilizadores eletrônicos ADELCO, baseia-se no chaveamento eletrônico das derivações de um transformador de compensação. O fato de o chaveamento ser feito em um transformador auxiliar (de compensação), não sendo feito diretamente no transformador.
Com chaveamento eletrônico e através da corrente dos enrolamentos do transformador principal, acrescenta-se ou diminui-se o fluxo magnético no transformador auxiliar.
Este chaveamento é realizado através de uma combinação binária, conseguindo-se com isto 16 posições de ajuste.
Inversor CC/CA
IEm-DSP
IEm-DSP
Os sistemas de energia ininterrupta em corrente alternada, série IEm-DSP, são utilizados para suprir energia em corrente alternada em instalações industriais, subestações de geração e distribuição de energia e sistemas de telecomunicações.
E um equipamento microprocessado formado por ponte inversora a IGBT com tecnologia PWM senoidal (Modulação por Largura de Pulso), circuito de by-pass com chave estática tiristorizada.
Pode ainda ter instalado em seu ramo alternativo um estabilizador ou transformador adaptador de tensão.
Todos os comandos, sinalizações e alarmes estão disponíveis por acesso remoto tendo como padrão interface serial RS-232, isolada galvanicamente, com protocolo de comunicação MOD-BUS RTU.
O equipamento padrão é auto-sustentado fabricado com perfil em chapa de aço 12MSG e recebendo tratamento que atende às condições industriais normais (abrigada e sujeita à umidade), podendo ser fornecido para instalação em ambientes agressivos com gases corrosivos. Pode também ser construído para instalações ao tempo ou “off-shore” atendendo a normas específicas.
Permite ainda que sejam inclusos opcionais, tais como: interface de contatos secos para sinalização remota, transdutores de sinal, comandos remotos, entre outros.
- Potências de;
- 1 á 200 kVA – monofásicos;
- 3 á 200 kVA – trifásicos;
- Entrada – 24, 48, 120, 216, 240 ou 360 Vcc;
- Paralelismo para aumento de potência ou redundância (1+1);
- Controle e Supervisão micro-processados;
- Comunicação serial RS232/485 com protocolo Modbus RTU ou Profibus
- “ By - Pass” com chave estática;
- QDCA incorporado ou agregado;
- Outros protocolos de comunicação ou grau de proteção, sob consulta.
Conversor CC/CC
CDC
CDC
O CONVERSOR CC/CC fornece uma tensão de saída, isolada e regulada, de 24 Vcc à partir de uma fonte de tensão na faixa de 105 a 160 Vcc. Pode fornece uma corrente máxima de 30 A, continuamente, em temperatura ambiente de 40°C.
A saída do conversor é isolada galvanicamente da fonte de entrada e do chassi e, por isso, pode ser conectada como saída positiva ou negativa.
- Inversão de polaridade;
- Montado em rack de 19”;
- Proteção “IN-RUSH”;
- Conexão “HOT-SWAP”;
- Proteção de sobrecarga;
- Limitação de corrente;
- Paralelismo com divisão de corrente.

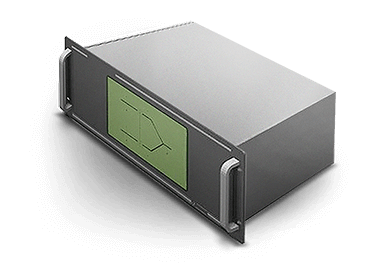

Chave Estática
CHE
CHE
- Alta confiabilidade;
- Fontes internas redundantes;
- Acesso Remoto em Tempo Real e de Qualquer Lugar;
- Segurança Operacional e Fácil Manuseio;
- Desenvolvido para prevenir falha humana, display de fácil interação, sistema de prevenção e sinais;
- Flexibilidade e Adaptabilidade a Vários Tipos de Aplicações;
- Compatível com qualquer carga (linear ou não linear, qualquer fator de potência e corrente inrush) e sistema de distribuição (monofásico ou trifásico, com ou sem neutro);
- Várias opções de comunicação (LAN, e-mail, serial, contatos secos, BMS);
- Design Compacto: Economiza até 40% de espaço;
- Monitoramento em tempo real e serviços de manutenção.
Chave Estática Modular
A solução para corrente alternada
- Potência de 3 a 15kVA;
- Nas tensões monofásicas de 110, 127 e 220Vca;
- Operação em 50 ou 60Hz;
- Construção modular 19″;
- Controle e supervisão micro-processada;
- Comunicação serial RS232/485 (com Módulo de Supervisão);
- Ventilação natural, baixa manutenção;
- Alta confiabilidade: MTBF > 500.000h.
Descarregador de Baterias
O Descarregador de Bateria de Acumuladores é um sistema composto pela associação de uma Fonte de Corrente Contínua, uma Matriz de Resistores de carga comutável e dos elementos da Bateria de Acumuladores, cuja finalidade é efetuar um ensaio de descarga de forma controlada e supervisionada.
Sua configuração permite o controle do processo de descarga em Bateria de Acumuladores com faixa de tensão entre 2,8 a 360 Volts C.C. para elementos de chumbo ácido ou níquel cádmio. A corrente de descarga, em modo constante, pode ser parametrizada no controle da Fonte de Corrente, e a Matriz de Resistores seleciona de forma automática a carga necessária para correntes na faixa de 50 a 1000 Amperes C.C., com steps de 50 Amperes, além de set points fixos de parametrização.
Processo de Descarga
Com Banco de Resistores
O Descarregador é composto pela Fonte de Corrente (Is) associada em série com a Bateria de Acumuladores e a Matriz de Resistores com carga comutável, conforme demonstrado no diagrama.
Com Descarga para a Rede
O Descarregador de Baterias com Devolução para a Rede permite que o conversor injete energia em uma rede elétrica específica, descarregando a bateria com corrente contínua conforme valores desejados pelo usuário.
Permite também acompanhar graficamente através de aplicativo específico toda a descarga da bateria fazendo um monitoramento individual ou total das tensões e correntes do bando de baterias.
Sistema para Monitoramento de Baterias
BMS
BMS
Monitorar e informar a real condição operacional do Banco de Baterias, através de testes em cada elemento/monobloco.
Principais Características
- Perfeita função de proteção, provido de alarme de tensão, medição de temperatura, resistência interna em tempo real e geração de histórico de falhas;
- Identificação de alarme, monitoramento tensão, corrente de carga e temperatura de cada bateria, em tempo real;
- Portas de comunicação, LAN, RS232 e RS485;
- Design do Módulo, fácil de instalar, operar e manter, possui. Isolação entre os módulos. Alta confiabilidade;
- Excelente análise da gestão tratamento integrado que permite consulta de histórico, curvas e tabelas de dados, através de display em colunas;
Aplicação
- Sistemas de baterias chumbo-ácida ventilada (aberta), regulada por válvula (selada) e alcalina aplicadas em Data centers, Salas de TI, Fonte de alimentação da Indústria aplicações off-shore.
Forma de Medição
O nosso método de monitoramento não á apenas a medição da resistência interna da bateria, capacidade e outros parâmetros relevantes, mas o completo monitoramento e apontamentos das necessidades reais da bateria, e um verdadeiro reflexo da capacidade de carga e desempenho da bateria.
O princípio de teste do BMS-ADELCO consiste na aplicação de um método de teste de resistência DC, isto é, instala-se para cada um dos elementos/monoblocos, uma carga para medir a alteração de tensão e corrente da bateria, e visualiza-se a tensão alterada e o compara com o valor calculado com o valor atual da resistência interna da bateria .
Teste de resistência como mostrado abaixo.
- Composição do sistema: Baterias 2V e 12V;
- Modo de operação: IHM com display de LCD 320 x 240;
- Monitoramento: Máximo de 240 células Sistema de 2V = 27 células Sistema de 12V = 24 células;
- Comunicação: MODBUS RTU / LAN, RS-232, RS-485.
Baterias

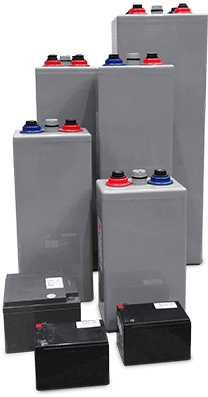

Baterias Chumbo Ácidas Reguladas por Válvula (VRLA) AGM ou GEL (OPzV)
Baterias estacionárias chumbo-ácidas reguladas por válvula (VRLA) com eletrólito absorvido em manta de fibra de vidro (AGM) ou gel (OPzV), com tensão nominal de 2V (elementos singelos) e 12V (monoblocos) com capacidade nominal de 7Ah/10h até 3500 Ah/10h.

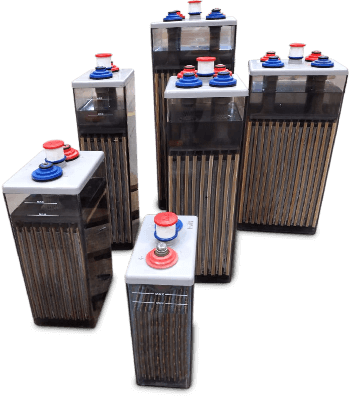

Baterias Chumbo Ácidas Ventiladas (OPzS)
Baterias estacionárias chumbo-ácidas ventiladas com placas positivas tubulares, com tensão nominal de 2 V (elementos singelos) e capacidade nominal de 75Ah/10h a 3500 Ah/10h.

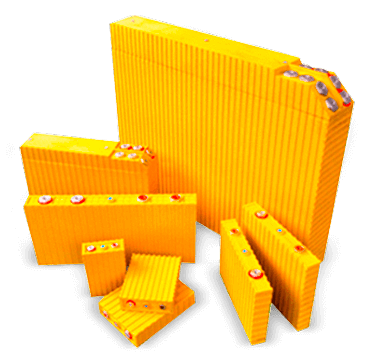

Baterias de Lítio
Baterias de Lítio Ítrio Fosfato de Ferro, com tensão nominal de 3,2 V (elementos singelos) e capacidade nominal de 40Ah a 10000 Ah. Baterias ecologicamente correta, pois dispensa requisitos especiais para destinação final/descarte.

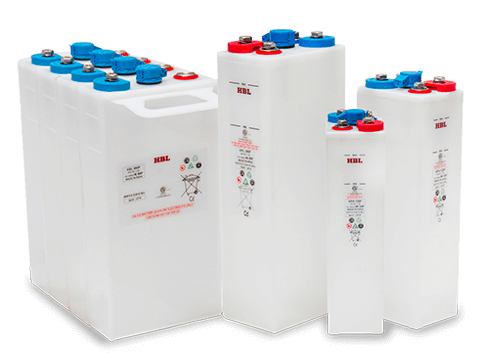

Baterias Alcalinas
Baterias estacionárias alcalinas níquel-cádmio, ventiladas ou com recombinação de gases, com tensão nominal de 1,2V e capacidade nominal entre 7Ah/5h a 1680Ah/5h.
